移动支付车道受理外观简介

     移动支付车道受理终端外壳采用优质铝合金铸造而成，既提升设备防护等级，也保证每台设备外形高度一致，户外工业产品常用色目前现场应用有两款设备颜色，银色和橘红色，外观效果如下图所示，其他产品外观颜色可定制（≥500台）：

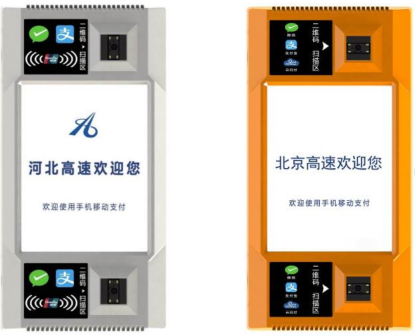

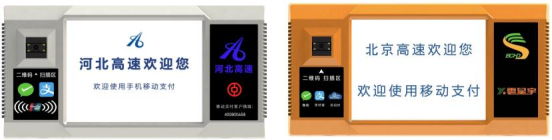

              图 1   LT1000 OP1型号设备外观效果图

       上图左侧为银色，应用地点为河北省界内高速公路使用，右侧为橘红色，已经在贵州中交高速和北京首发集团路网内高速使用。宁夏黄河大桥、山东济南黄河大桥、京通快速路、京秦高速北三县段投入使用我司设计并生产的一代产品，在一代产品的基础上，设计并生产了第二代铸造一体成型的设备，防护等级、设备外观统一性有所提高。

              图 2   LT1000 OP2型号设备外观效果图

LT1000OP2型号设备为超宽车道设计，安装在收费亭上工位，竖直安装，能够兼容不同高度的大型车扫码支付功能需求。

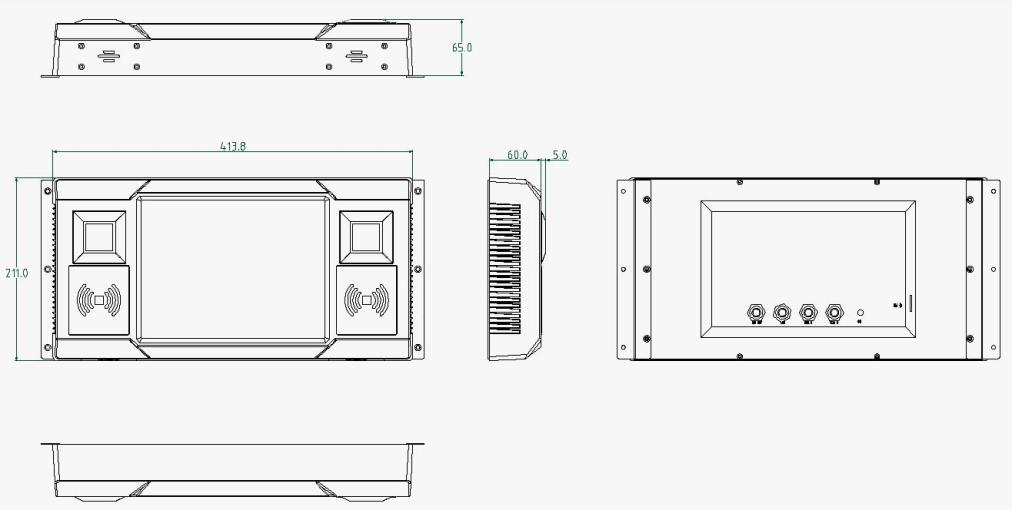

设备外形尺寸图：

移动支付车道受理终端技术参数

    外形尺寸：413.8mm*211mm*65mm

       材料、工艺：外壳采用优质铝合金浇铸一体成型；后壳采用钣金折弯焊接成型；外壳表面采用整机表面喷漆；后壳采用表面喷塑。

   安装方式：壁挂式

      工作电压：AC220?10%

    功率：＜100W

    工作温度：-35℃~55℃

    工作湿度：（95?3）%/55℃

    防护等级：IP65

    响应时间：≤100ms

      平均无故障时间：MTBF＞10000小时

      平均故障恢复时间：MTTR＜0.5小时

      扫码距离：二维码小模块尺寸为  1.905mm时，二维码识读范围为  10-150cm；识读区域为 40*40cm（扫码距离为 60*60cm时）

      数据加密方式：硬件加密

      通信方式：与车道控制器通信方式为串口通信；与收费中心系统通信方式为以太网通信。

移动支付受理终端数据安全加密简介

     安全机制：

         支持算法：支持符合国家密码管理局要求的国产密码算法：SM2、SM3、SM4

          一机一密：采用“一机一密”设计原则，确保终端秘钥，以防被大范围攻击

          秘钥安全性：秘钥存储在安全芯片  SE以及加密机  HSM中，秘钥永不以明文形式出现在 SE或 HSM外；会话秘钥采用定期更新机制，以防被获取秘钥值。

      高强度身份认证：移动支付受理终端与服务端进行数据交互时，需先进行握手认证，确保数据传输双方的可信性。

移动支付受理终端使用现场展示

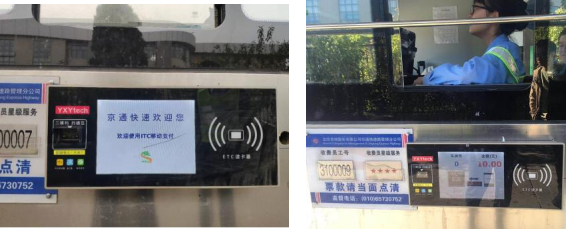

京通快速路

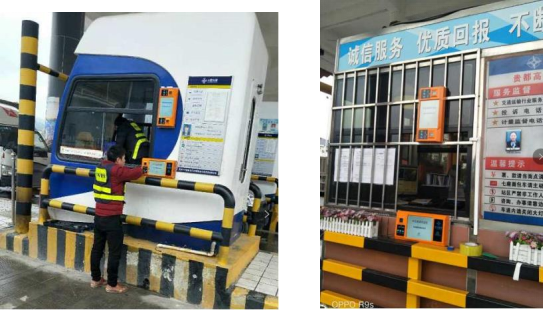

贵州中交高速

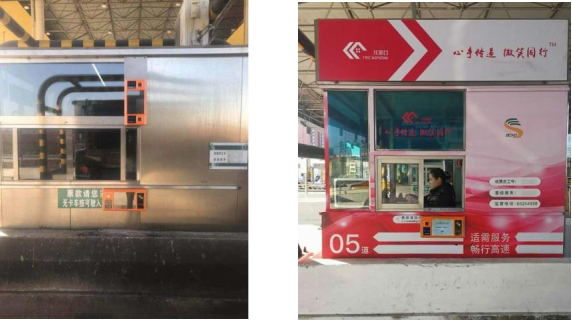

首发集团京开分工司高速公路

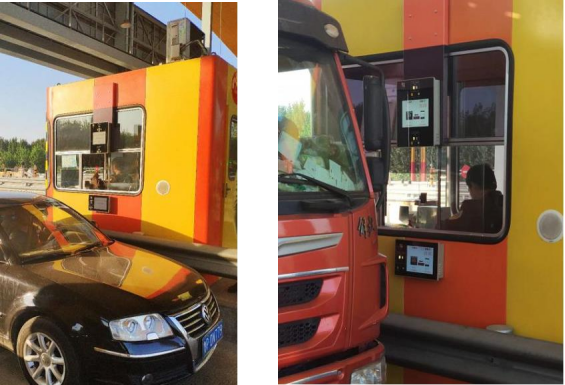

山东济南黄河大桥

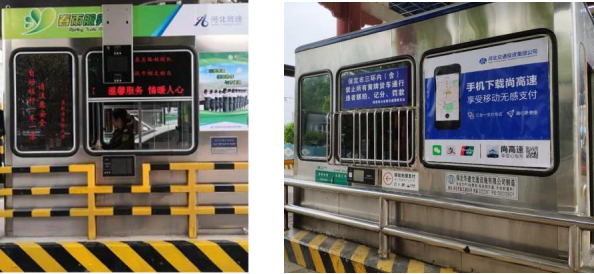

河北高速，试验车道安装的是一代设备，预计   2019年  3月，全部安装第二代银色设备

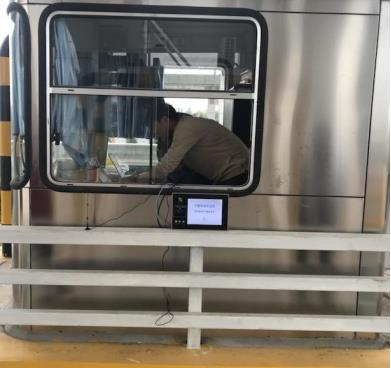

宁夏黄河大桥
